Var ligger skogsbränslet?

Bild: Sven Tegelmo/Skogforsk

Skogforsk har tagit fram ett demonstrationsverktyg för att beräkna och visualisera skördat skogsbränsle.

Bakgrund

Data från skördare kan användas för att beräkna mängden grot (grenar och toppar) från avverkningar. Metodiken kan tillämpas med data från alla skördare under förutsättning att skördarföraren med en knapptryckning anger vilka träd som grotanpassas eller inte. Skogforsk har tidigare utvecklat ett sådant produktionsrapporteringssystem, som har testats över hela landet med gott resultat.

Idag lagrar många företag skördardata i egna databaser. Det gör det möjligt att enkelt använda data på olika nivåer, från det enskilda avverkningsobjektet upp till företagsnivå. Skogforsk har tagit fram ett demonstrationsverktyg för att visa hur ett produktionsrapporteringssystem för grot kan användas, när man har tillgång till skördardata i en databas . Verktyget är skapat i programvaran PowerBI, som är ett kraftfullt redskap för att analysera och visualisera stora datamängder.

Arbetet har finansierats av det strategiska forskningsprogrammet StandUp for Energy. Mellanskog har bidrag med exempeldata.

Företagsnivå

På företagsnivå finns nu möjlighet att följa upp mängden avverkad grot – totalt och nedbrutet per avverkningsobjekt. Olika företag använder olika enheter, till exempel ton torrvikt eller m³fub och dessa är valbara. I en översiktskarta visas avverkningsobjektens position med en symbolstorlek som är proportionell mot mängden grot på trakten.

I fördjupningen nedan visas exempel på hur det kan se ut och vad man kan avläsa vid olika filtreringar av datan.

Läs fördjupning

Exempel 1: Översiktstabell

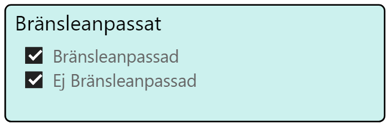

När båda valen "Bränsleanpassad" och "Ej bränsleanpassad" är valda visas en översiktstabell på objektsnivå som innefattar all data.

Objekt- nr	Torrvikt (ton)	BA Torrvikt (ton)	% BA Torrvikt	BA Råvikt (ton)	BA Volym (m³s)	BA Volym (m³fub)	BA Energi, torr (MWh)	BA Energi, fuktig (MWh)	#Stammar	#BA Stammar	% BA Stammar
1	254,20	0,00	0,00	0,00	0,00	0,00	0,00	0,00	12965	0	0,00
2	65,58	39,76	60,62	79,52	245,88	98,35	212,05	184,99	1178	678	57,56
3	78,66	45,62	57,99	91,24	284,56	113,82	243,29	212,25	1271	745	58,62
4	159,33	88,01	55,23	176,01	547,16	218,86	469,36	409,47	2291	1241	54,17
5	41,99	38,90	92,64	77,80	238,90	95,56	207,46	180,99	845	733	86,75
6	25,82	0,00	0,00	0,00	0,00	0,00	0,00	0,00	1113	0	0,00
7	7,52	0,00	0,00	0,00	0,00	0,00	0,00	0,00	405	0	0,00
8	22,37	0,00	0,00	0,00	0,00	0,00	0,00	0,00	452	0	0,00
9	276,38	0,00	0,00	0,00	0,00	0,00	0,00	0,00	5257	0	0,00
10	121,45	66,19	54,50	132,39	404,04	161,62	353,03	307,98	1604	880	54,86
11	76,04	39,88	52,45	79,76	247,66	99,06	212,70	185,56	1016	553	54,43
12	74,82	0,00	0,00	0,00	0,00	0,00	0,00	0,00	1636	0	0,00
13	161,07	0,00	0,00	0,00	0,00	0,00	0,00	0,00	3415	0	0,00

Exempel 2: Filtrering på bränsleanpassat

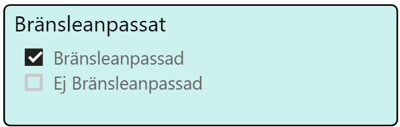

När valet "Ej bränslanpassad" klickas ur filtreras tabellen så att bara data för bränsleanpassade objekt visas.

Objekt-nr	Torrvikt (ton)	BA Torrvikt (ton)	% BA Torrvikt	BA Råvikt (ton)	BA Volym (m³s)	BA Volym (m³fub)	BA Energi, torr (MWh)	BA Energi, fuktig (MWh)	#Stammar	#BA Stammar	% BA Stammar
1	65,58	39,76	60,62	79,52	245,88	98,35	212,05	184,99	1178	678	57,56
2	78,66	45,62	57,99	91,24	284,56	113,82	243,29	212,25	1271	745	58,62
3	159,33	88,01	55,23	176,01	547,16	218,86	469,36	409,47	2291	1241	54,17
4	41,99	38,90	92,64	77,80	238,90	95,56	207,46	180,99	845	733	86,75
5	121,45	66,19	54,50	132,39	404,04	161,62	353,03	307,98	1604	880	54,86
6	76,04	39,88	52,45	79,76	247,66	99,06	212,70	185,56	1016	553	54,43
7	171,90	152,08	88,47	304,16	925,90	370,36	811,10	707,60	2799	2523	90,14
8	179,85	95,82	53,28	191,64	589,59	235,84	511,04	445,82	2232	1214	54,39
9	63,18	38,13	60,34	76,25	240,26	96,10	203,34	177,40	900	558	62,00
10	14,13	9,67	68,42	19,34	61,07	24,43	51,57	44,99	216	151	69,91
11	161,68	22,81	14,11	45,63	136,08	54,43	121,68	106,15	2531	253	10,00
12	71,51	22,48	31,44	44,96	139,46	55,78	119,90	104,60	1136	539	47,45
13	175,33	94,98	54,17	189,96	582,10	232,84	506,55	441,91	2454	1319	53,75
14	451,19	132,23	29,31	264,46	818,42	327,37	705,23	615,24	10513	3018	28,71
15	39,22	24,71	62,99	49,41	155,57	62,23	131,76	114,95	540	347	64,26

Exempel 3: Översiktskarta

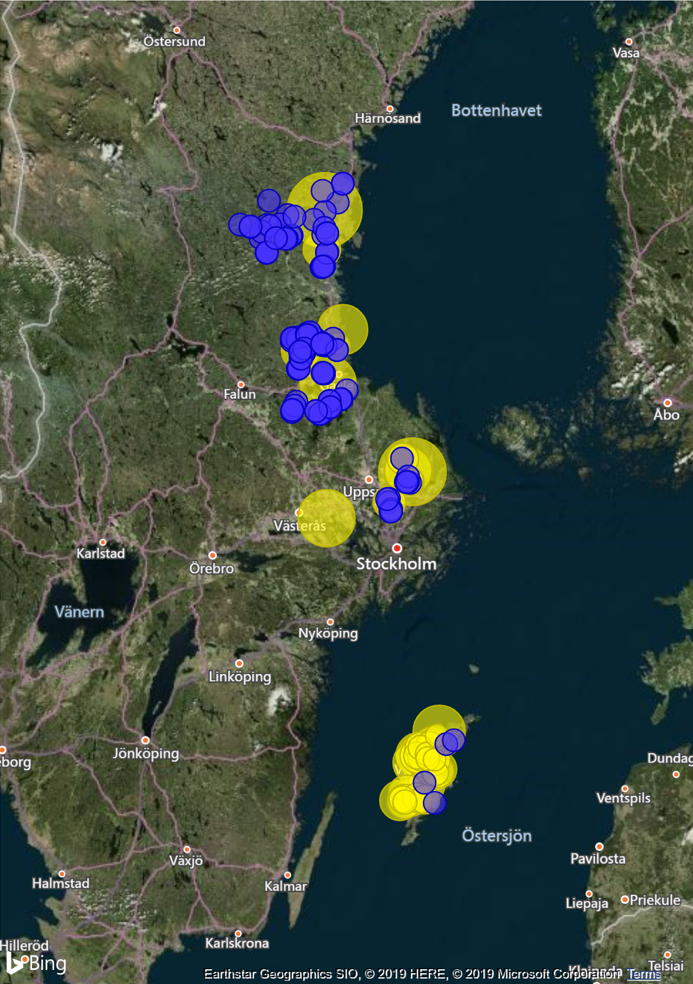

I en översiktskarta visas avverkningsobjektens position med en symbolstorlek som är proportionell mot mängden grot på trakten.

= Bränsleanpassad

= Ej bränsleanpassad

Exempel 4: Filtrering på distrikt

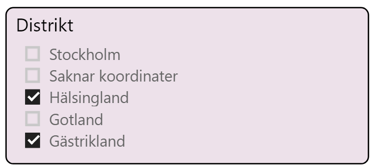

Det går att filtrera på distrikt. Här har Hälsingland och Gästrikland valts ut.

= Bränsleanpassad

= Ej bränsleanpassad

Här visas filtreringen i tabellform.

	16751,59	673,81	529,42		3,74
Objektnr	Torrvikt (ton)*	BA Torrvikt (ton)**	PrgBil Torrvikt (ton)***	Distrikt	% BA Stammar
1	166,65	149,34	114,77	Gästrikland	89,85
2	162,02	121,35	97,75	Gästrikland	74,19
3	362,74	229,74	185,98	Hälsingland	64,24
4	152,51	65,66	51,83	Hälsingland	43,33
5	48,50	21,51	16,80	Gästrikland	40,02
6	198,72	72,92	52,74	Gästrikland	17,93
7	127,83	13,12	9,41	Hälsingland	10,84
8	74,57	0,17	0,14	Gästrikland	0,09

* Grenar och toppar, totalt skördat
** Grenar och toppar totalt som bränsleanpassats vid skörd
***Prognos för grenar och toppar som skotats

Exempel 5: Filtrering per avverkningsobjekt

Per avverkningsobjekt visas skördarens position vid avverkning av de enskilda träden. Färgerna visar om träden grotanpassats (gult) eller inte (blått). Kartorna kan användas i grotskotaren så att föraren direkt kan se vilka områden som ska skotas och slipper köra över områden som inte grotanpassats.

Exempel 5A

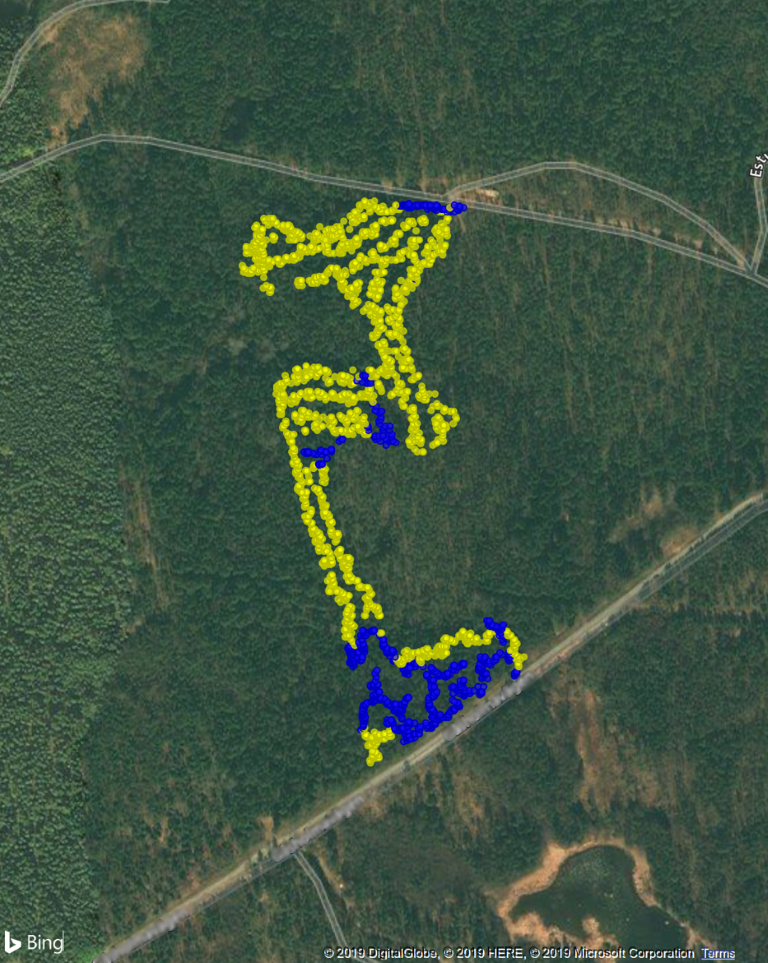

Så här ser kartan ut vid filtrering på objekt nummer 2 (markerat i tabellen nedan).

Gult = Bränsleanpassad och blått = Ej bränsleanpassad.

	16751,59	673,81	529,42		3,74
Objektnr	Torrvikt (ton)	BA Torrvikt (ton)	PrgBil Torrvikt (ton)	Distrikt	% BA Stammar
1	166,65	149,34	114,77	Gästrikland	89,85
2	162,02	121,35	97,75	Gästrikland	74,19
3	362,74	229,74	185,98	Hälsingland	64,24
4	152,51	65,66	51,83	Hälsingland	43,33
5	48,50	21,51	16,80	Gästrikland	40,02
6	198,72	72,92	52,74	Gästrikland	17,93
7	127,83	13,12	9,41	Hälsingland	10,84
8	74,57	0,17	0,14	Gästrikland	0,09

Exempel 5B

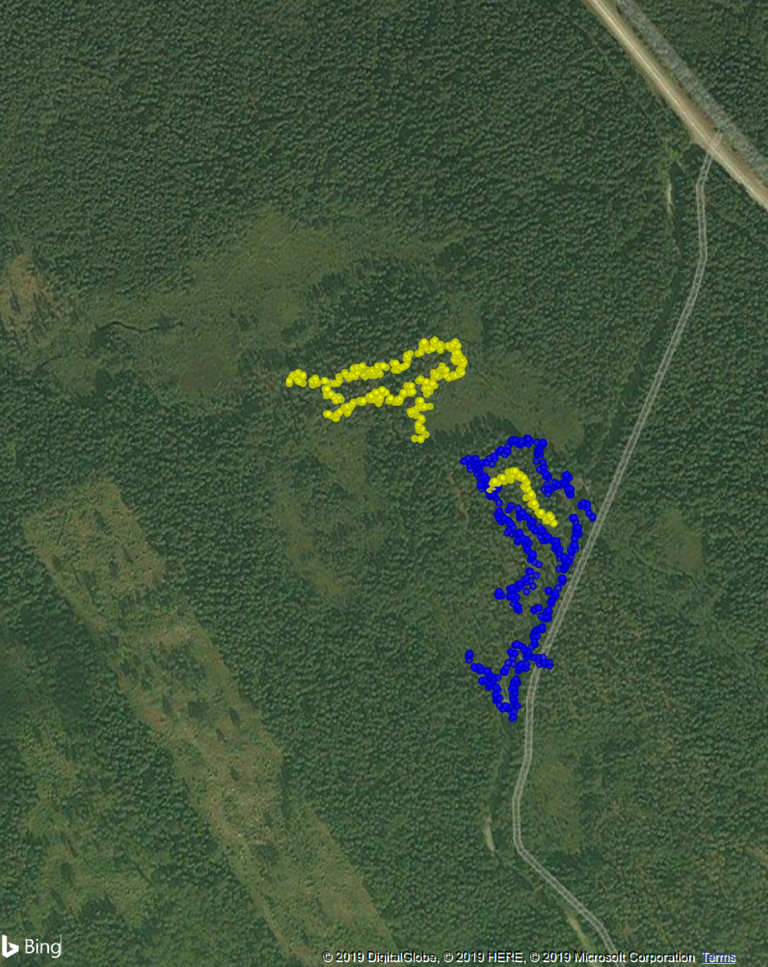

Så här ser kartan ut vid filtrering på objekt nummer 6 (markerat i tabellen nedan).

Gult = Bränsleanpassad och blått = Ej bränsleanpassad.

	16751,59	673,81	529,42		3,74
Objektnr	Torrvikt (ton)	BA Torrvikt (ton)	PrgBil Torrvikt (ton)	Distrikt	% BA Stammar
1	166,65	149,34	114,77	Gästrikland	89,85
2	162,02	121,35	97,75	Gästrikland	74,19
3	362,74	229,74	185,98	Hälsingland	64,24
4	152,51	65,66	51,83	Hälsingland	43,33
5	48,50	21,51	16,80	Gästrikland	40,02
6	198,72	72,92	52,74	Gästrikland	17,93
7	127,83	13,12	9,41	Hälsingland	10,84
8	74,57	0,17	0,14	Gästrikland	0,09

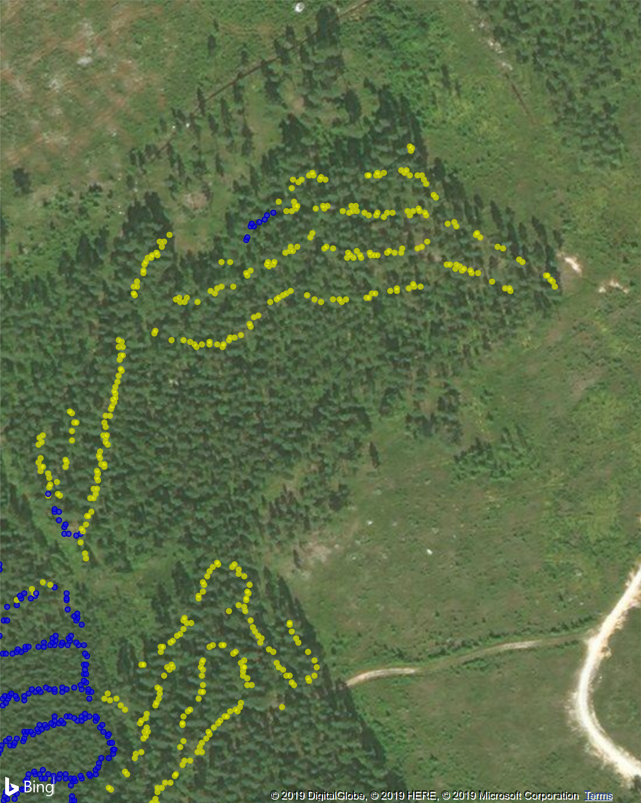

Det går också att zooma in i kartan för att få en mer exakt positionering. Bilden nedan visar en inzoomad vy av kartan ovan.

Inzoomad kartvy. Gult = Bränsleanpassad och blått = Ej bränsleanpassad.

Exempel 5C

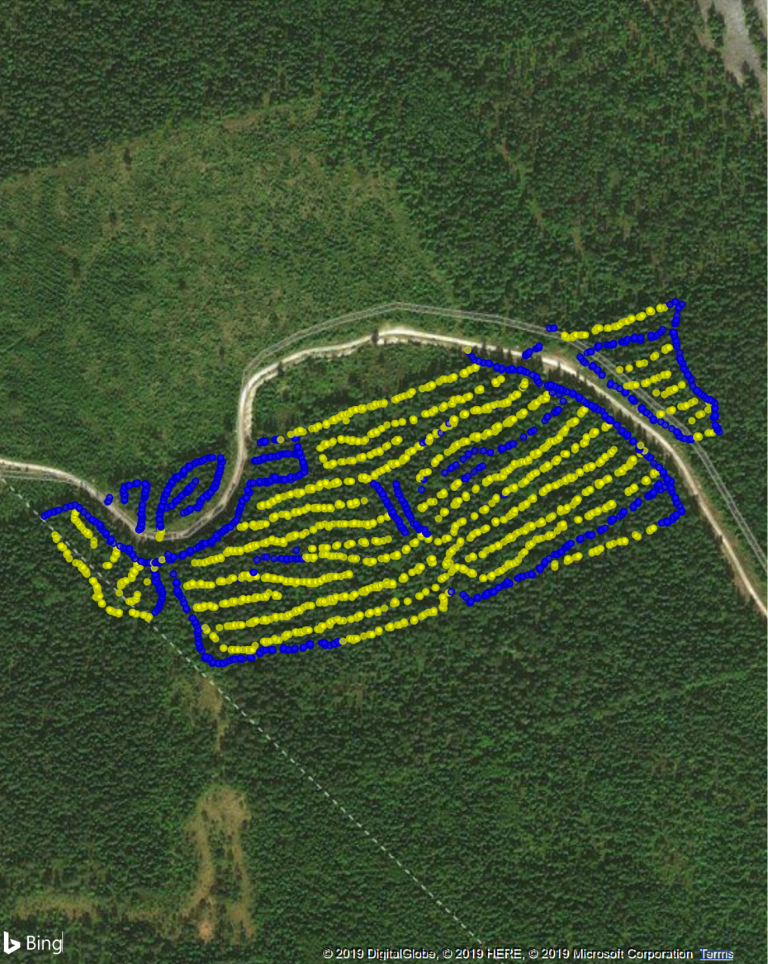

Så här ser kartan ut vid filtrering på objekt nummer 5 (markerat i tabellen nedan).

Gult = Bränsleanpassad och blått = Ej bränsleanpassad.

	16751,59	673,81	529,42		3,74
Objektnr	Torrvikt (ton)	BA Torrvikt (ton)	PrgBil Torrvikt (ton)	Distrikt	% BA Stammar
1	166,65	149,34	114,77	Gästrikland	89,85
2	162,02	121,35	97,75	Gästrikland	74,19
3	362,74	229,74	185,98	Hälsingland	64,24
4	152,51	65,66	51,83	Hälsingland	43,33
5	48,50	21,51	16,80	Gästrikland	40,02
6	198,72	72,92	52,74	Gästrikland	17,93
7	127,83	13,12	9,41	Hälsingland	10,84
8	74,57	0,17	0,14	Gästrikland	0,09

Exempel 5D

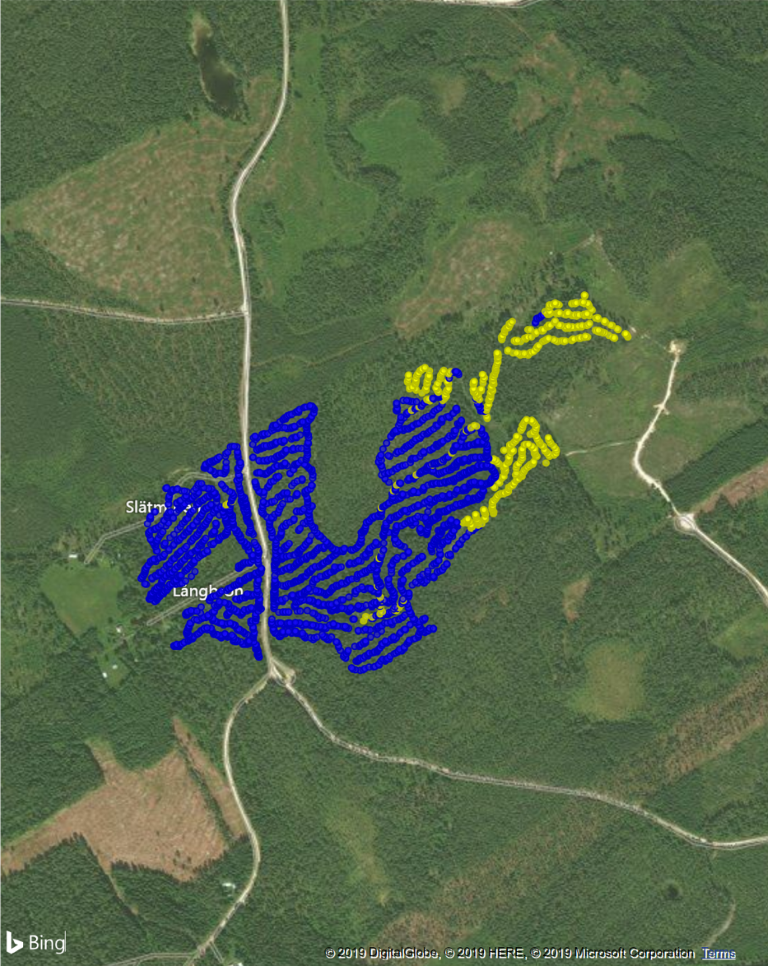

Så här ser kartan ut vid filtrering på objekt nummer 3 (markerat i tabellen nedan).

Gult = Bränsleanpassad och blått = Ej bränsleanpassad.

	16751,59	673,81	529,42		3,74
Objektnr	Torrvikt (ton)	BA Torrvikt (ton)	PrgBil Torrvikt (ton)	Distrikt	% BA Stammar
1	166,65	149,34	114,77	Gästrikland	89,85
2	162,02	121,35	97,75	Gästrikland	74,19
3	362,74	229,74	185,98	Hälsingland	64,24
4	152,51	65,66	51,83	Hälsingland	43,33
5	48,50	21,51	16,80	Gästrikland	40,02
6	198,72	72,92	52,74	Gästrikland	17,93
7	127,83	13,12	9,41	Hälsingland	10,84
8	74,57	0,17	0,14	Gästrikland	0,09
